MKP-X2 抑制電源電磁干擾用安規電容器
- 產品簡介：標準系列X2型產品，多國認證，容量可高達10uF，采用高分子聚丙烯薄膜介質、加厚型金屬化電極、全自動噴焊 工藝、94V0級阻燃PBT塑殼、環氧樹脂密封，耐壓高、暫態脈沖電壓承受能力強。廣泛用于電源并聯跨線回路， 抑制電磁干擾。
- 問：BM電容器有哪些認證?
- 答： BM電容器的認證有：CQC、UL、VDE、TUV、ENEC、KC、CUL。其中CQC是中國認證;UL是美國認證;VDE是歐洲認證;TUV是德國認證;ENEC是歐洲認證;KC是韓國認證;CUL是加拿大認證。
- 問：BM電容器中的P0和P2表示的是什么意思?
- 答：答：BM電容器中的P0表示不防爆，P2表示防爆。安全膜類電容防爆原理，金屬化電極采用微保險絲網狀結構(如圖一)，在電容運行發生故障時，通過微保險絲斷開，自動切斷電源，從而防止故障擴大，達到自我安全保護目的。
- 問：BM電容器常規安裝方式有哪些?
- 答： BM電容器的安裝方式有：正耳、無耳、彎插鐵耳、直插鐵耳、側長耳、中雙耳、對角底雙耳、平口雙耳。 (如圖二)
- 問：CBB是什么意思?
- 答：CBB是中國對金屬化聚丙烯薄膜電容的簡稱。
- 問：BM電容器常規外表顏色表示什么意思?
- 答：BM電容器為了區分環保產品和非環保產品，對電容器外表以不同的顏色來表示。其中黑色表示非環保產品;藍色、灰白色、黃色、褐色表示環保產品。
- 問：MKP是什么意思?
- 答：MKP是德國對金屬化聚丙烯薄膜電容的簡稱。
- 問：BM電容器上印的標示各表示什么意思?
- 答：BM電容器有多個類型的電容，我們以幾個典型類型的印字來說明一下。
- 問：BM電容器容量的單位是什么?各個單位如何轉換?
- 答：BM電容器容量單位是F(法拉)。 F(法拉)的轉換公式是： 1F(法拉)=100000μF(微法) 1μF(微法)=100000pF(皮法) F的量是很大的，一般用μF和pF做電容的單位。
產品詳情
聯系我們
MKP-X2 抑制電源電磁干擾用安規電容器
標準系列X2型產品，多國認證，容量可高達10uF，采用高分子聚丙烯薄膜介質、
工藝、94V0級阻燃PBT塑殼、環氧樹脂密封，
抑制電磁干擾。
.jpg)
|
認證標志 Safety approvals |
UL&CUL、VDE&ENEC、CQC、KC |
|
|
執行標準 Implemented standard |
GB/T14472-1998,UL60384-14,IEC60384-14 |
|
|
氣候類別 Climatic category |
40/105/21/C (VDE, ENEC, CQC) ; 40/110/56/B (UL&CUL) |
|
|
認證類別 Subclass |
X2 |
|
|
額定電壓 Rated voltage |
250/275 /310VAC (50/60Hz) |
|
|
容量范圍 Capacitance range |
0.01μF～10μF |
|
|
容量偏差 Capacitance tolerance |
±5%（J）、±10%（K）、±20%（M） |
|
|
耐電壓 Voltage proof |
極間 between terminals |
4.3*UR（VDC）/10s |
|
極殼between terminals and case |
2*UR+1500（VAC）/ 60s (2000VAC min) |
|
|
絕緣電阻 Insulation resistance (20℃) |
極間 between terminals |
≥15000MΩ, CR≤0.33μF (100Vdc,60s) ≥5000S , CR >0.33μF (100Vdc,60s) |
|
極殼between terminals and case |
≥30000MΩ (100Vdc,60s) |
|
|
損耗角正切 Tangent of loss angle (20℃) |
0.01μF≤CR≤0.47μF |
≤0.002(10KHz) |
|
0.47μF<CR≤1μF |
≤0.001(1KHz); ≤0.007(10KHz) |
|
|
CR>1μF |
≤0.002(1KHz) |
|
|
電壓爬升率 Pulse rise time(dv/dt) |
100V/μs Max |
|

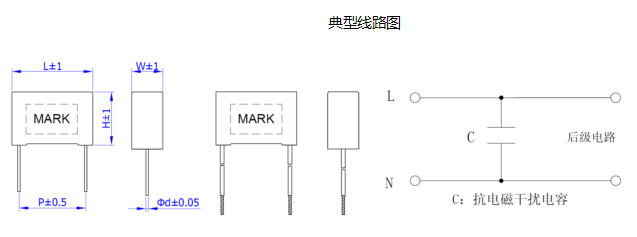

常用規格(Dimension) unit：mm
|
Rated Cap. |
L |
W |
H |
P |
Фd |
|
Rated Cap. |
L |
W |
H |
P |
Фd |
|
0.010μF |
13.0 |
5.0 |
11.0 |
10.0 |
0.6 |
0.47μF |
26.3 |
8.5 |
17.0 |
22.5 |
0.8 |
|
|
0.022μF |
13.0 |
5.0 |
11.0 |
10.0 |
0.6 |
0.68μF |
26.3 |
10.0 |
19.0 |
22.5 |
0.8 |
|
|
0.033μF |
13.0 |
5.0 |
11.0 |
10.0 |
0.6 |
1.0μF |
26.3 |
11.0 |
20.0 |
22.5 |
0.8 |
|
|
0.047μF |
13.0 |
5.0 |
11.0 |
10.0 |
0.6 |
1.0μF |
31.0 |
9.0 |
18.0 |
27.5 |
0.8 |
|
|
0.10μF |
13.0 |
6.0 |
12.0 |
10.0 |
0.6 |
1.2μF |
31.5 |
10.8 |
19.5 |
27.5 |
0.8 |
|
|
0.047μF |
18.0 |
5.0 |
11.0 |
15.0 |
0.8 |
2.2μF |
31.5 |
15.0 |
30.0 |
27.5 |
0.8 |
|
|
0.10μF |
18.0 |
6.0 |
12.0 |
15.0 |
0.8 |
3.3μF |
31.5 |
18.0 |
33.0 |
27.5 |
0.8 |
|
|
0.22μF |
18.0 |
7.5 |
13.5 |
15.0 |
0.8 |
4.7μF |
41.0 |
18.0 |
33.5 |
37.5 |
1.0 |
|
|
0.33μF |
18.0 |
8.5 |
14.5 |
15.0 |
0.8 |
6.8μF |
41.0 |
22.0 |
37.0 |
37.5 |
1.0 |
|
|
0.47μF |
18.0 |
10.0 |
18.0 |
15.0 |
0.8 |
10.0μF |
41.0 |
28.0 |
43.0 |
37.5 |
1.0 |
